Introducción del producto
Características

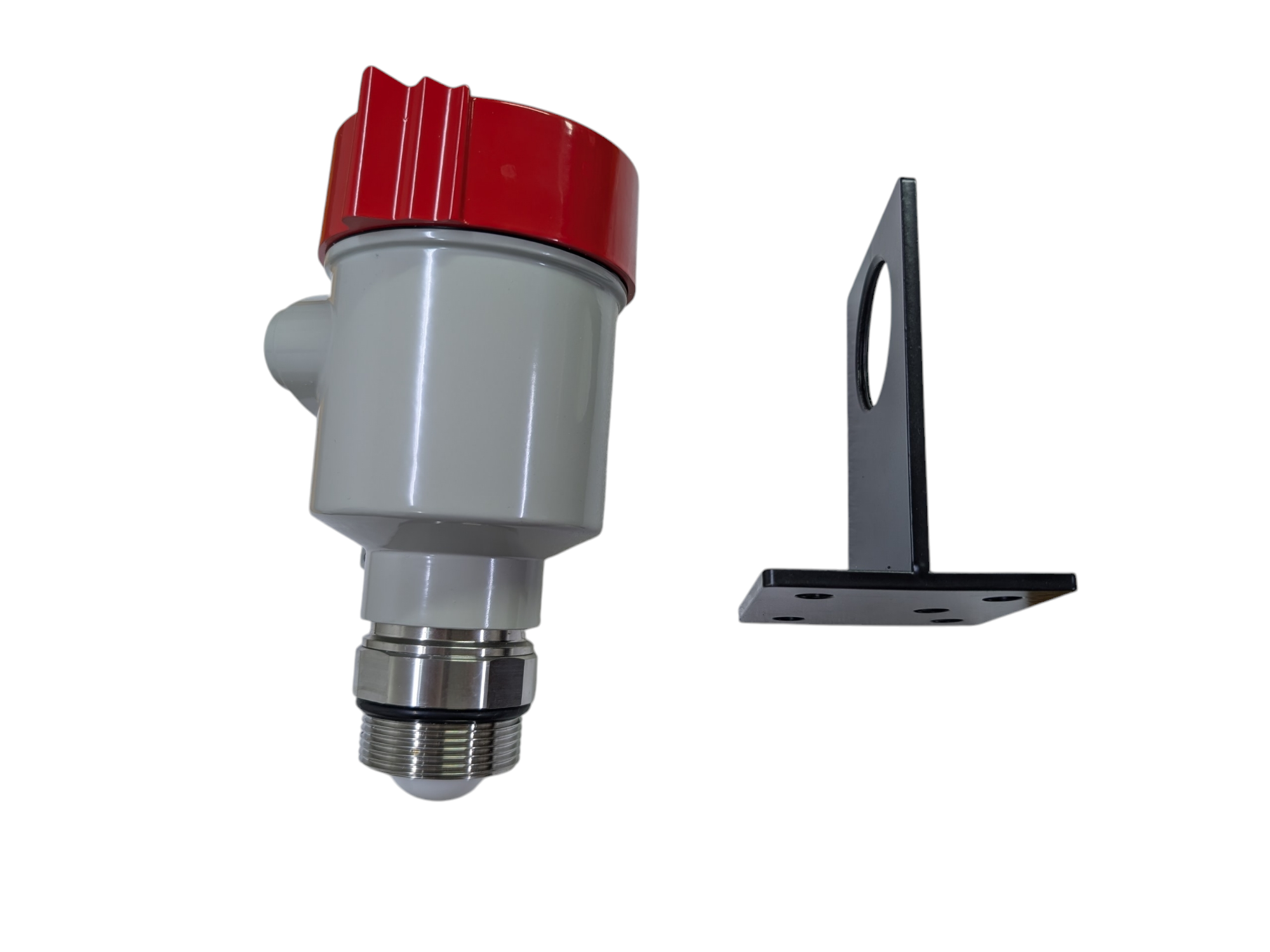

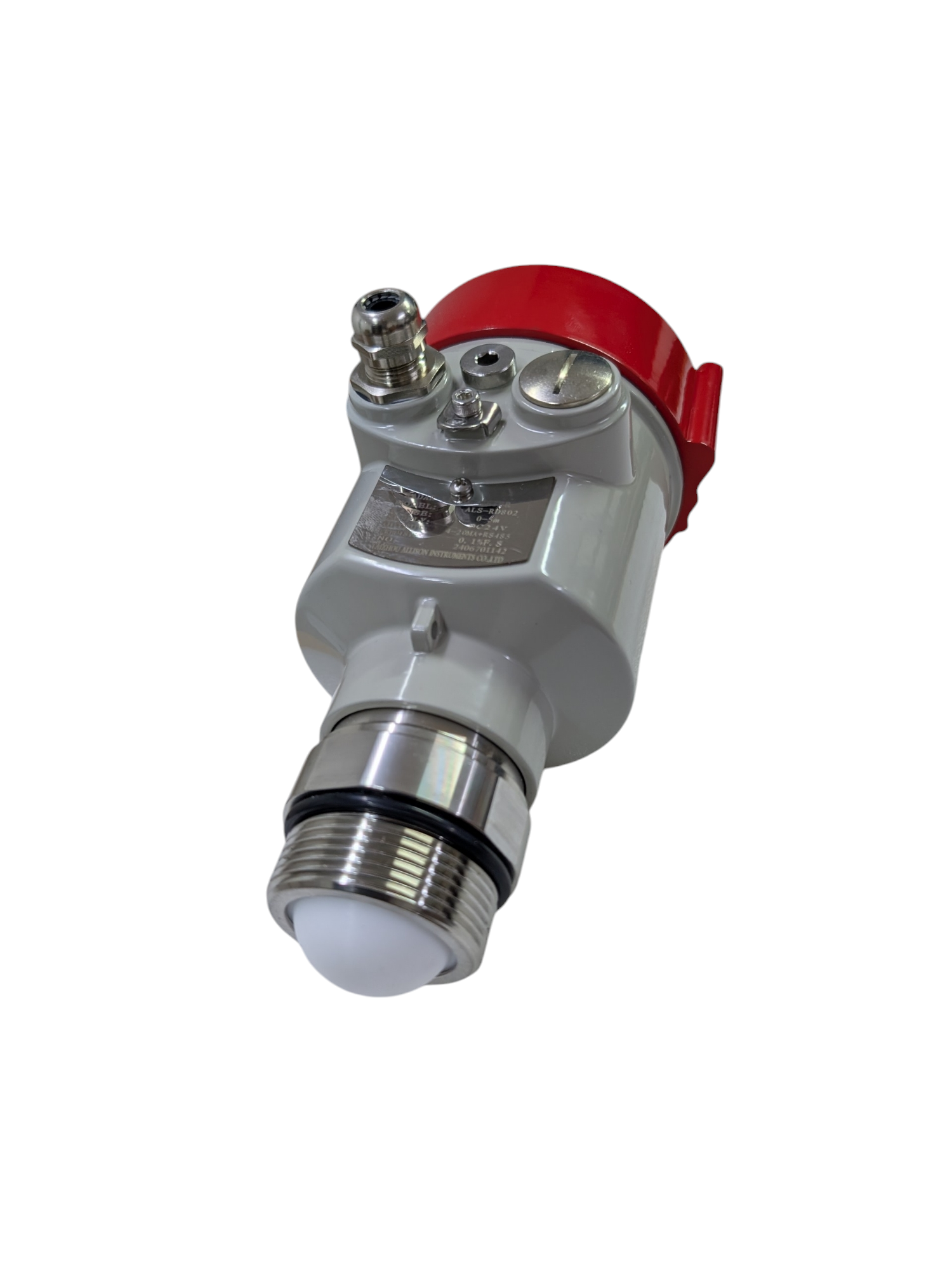

Radar de onda continúa modulada en frecuencia (FMCW) de 76-81 GHz, compatible con aplicaciones de cuatro y dos cables. Rango del producto son 5m y el punto ciego puede alcanzar los 8 cm. Debido a su mayor frecuencia de funcionamiento y longitud de onda más corta, es particularmente adecuado para aplicaciones de estado sólido así como líquidos volátiles tales como Vinos y otros alcoholes, aceites, gasolinas, Diesel. El funcionamiento de transmisión y recepción de ondas electromagnéticas a través de una lente tiene ventajas únicas en entornos con mucho polvo y temperaturas extremas (+85°C). El instrumento proporciona un método de fijación con brida o rosca, lo que hace que la instalación sea cómoda y sencilla.
Basado en chips RF de ondas milimétricas CMOS de desarrollo propio, con lo que se logra una arquitectura RF más compacta, una relación señal-ruido más alta y puntos ciegos más pequeños.
El ancho de banda de trabajo de 5 GHz permite que el producto tenga una mayor resolución y precisión de medición.
El ángulo de haz de antena más estrecho de 3° minimiza el impacto de la interferencia en el entorno de instalación en el instrumento, lo que hace que la instalación sea más conveniente.
La longitud de onda es más corta y tiene mejores características de reflexión en superficies sólidas, por lo que no es necesario el uso especial de bridas universales para apuntar.
Admite depuración y actualización remotas, lo que reduce el tiempo de espera y mejora la eficiencia del trabajo.
Admite depuración Bluetooth para teléfonos móviles, lo que facilita el trabajo de mantenimiento del personal en el sitio.
Comunicación y depuración

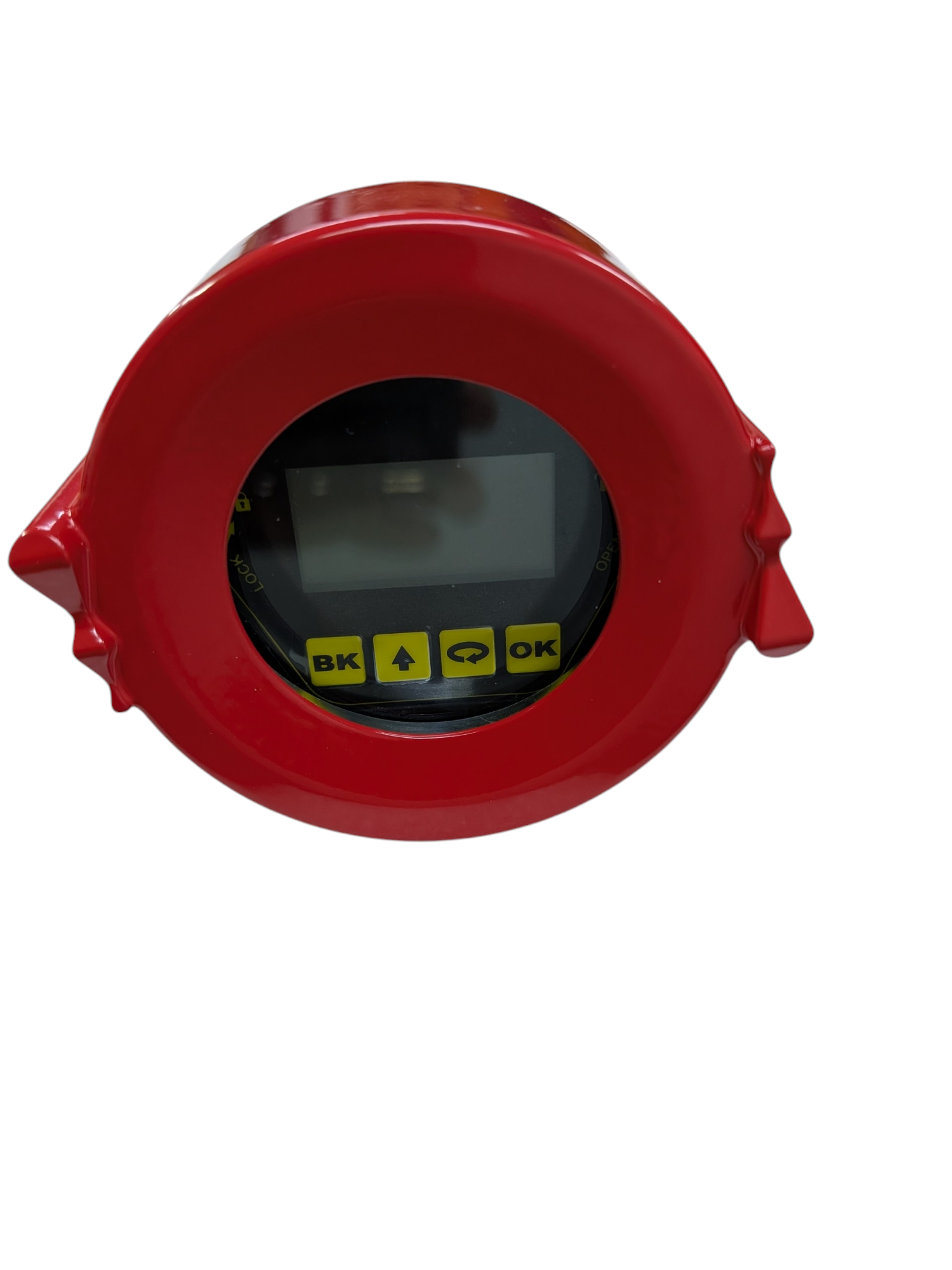

La depuración del instrumento en el sitio se puede realizar a través de la pantalla LCD, o se puede utilizar un software de computadora superior (opcional, no incluido) para la depuración en la PC. La comunicación entre el instrumento de radar y la PC se lleva a cabo a través de los siguientes métodos:
4. Red 4G, depuración remota a través de módulos remotos.
Especificaciones Técnicas
| Frecuencia de transmisión | 76GHz – 81GHz› Ancho de frecuencia de escaneo FM 5GHz |
| Rango de medición | 0.1 ~5mts |
| Precisión de medición | ±1 mm |
| Ángulo del haz | 3° – 8° |
| Usando el rango constante dieléctrica | >=2 |
| Rango Fuente de alimentación | DC 24V |
| Método de comunicación | HART/MODBUS bus |
| Salida | 4-20mA (with HART bus) or RS-485 |
| Salida de falla | 3.8mA, 4mA, 20mA, 22mA, maintain. |
| Temperatura/Humedad | -40~85‘C /≤95%RH |
| Material casoleta | Aleación de aluminio y acero inoxidable |

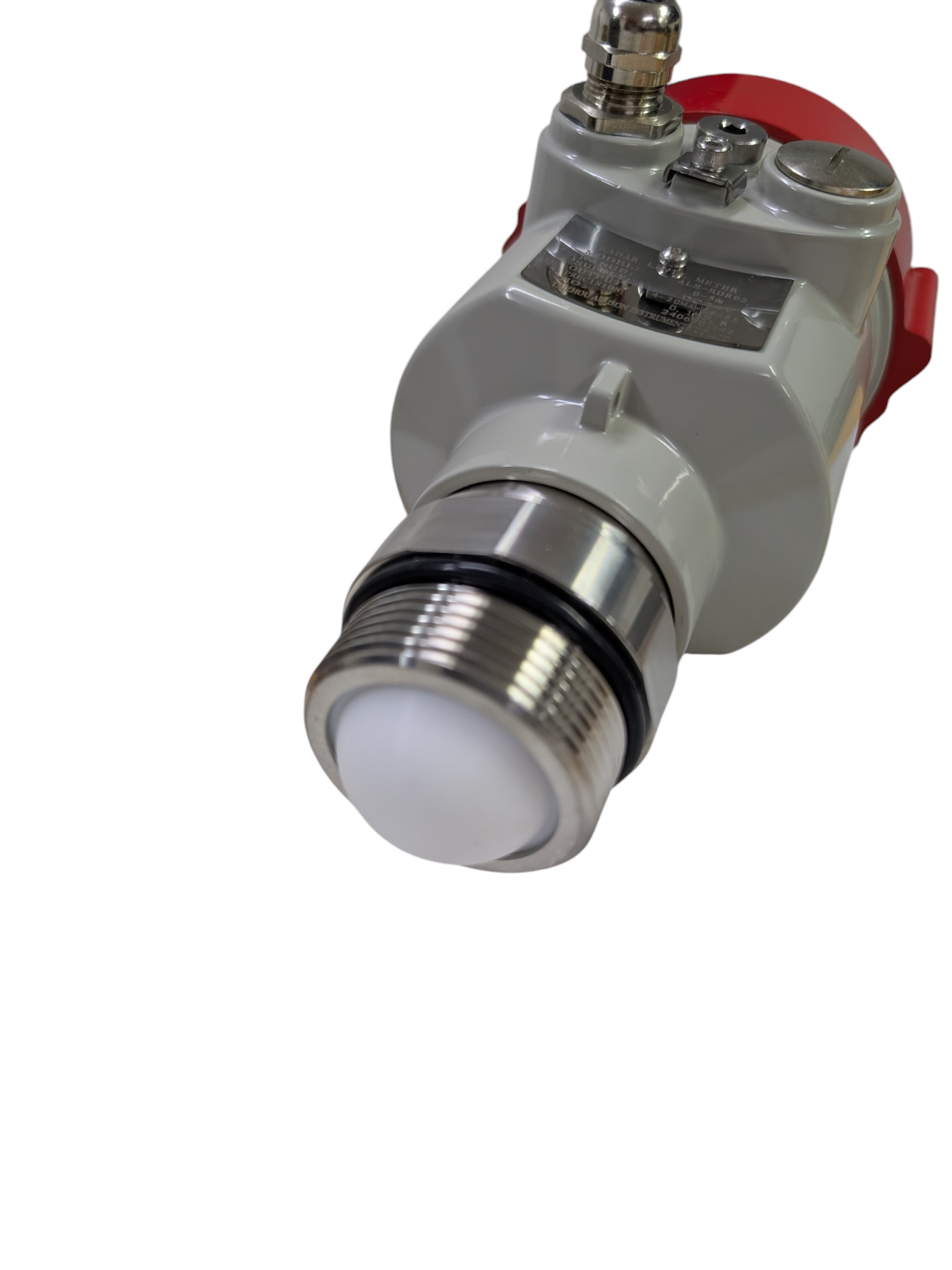

| Tipo de antena | Antena de lente.
|
| Presión de proceso | -0.1 ~2MPa |
| Tamaño | Ø l00*270mm |

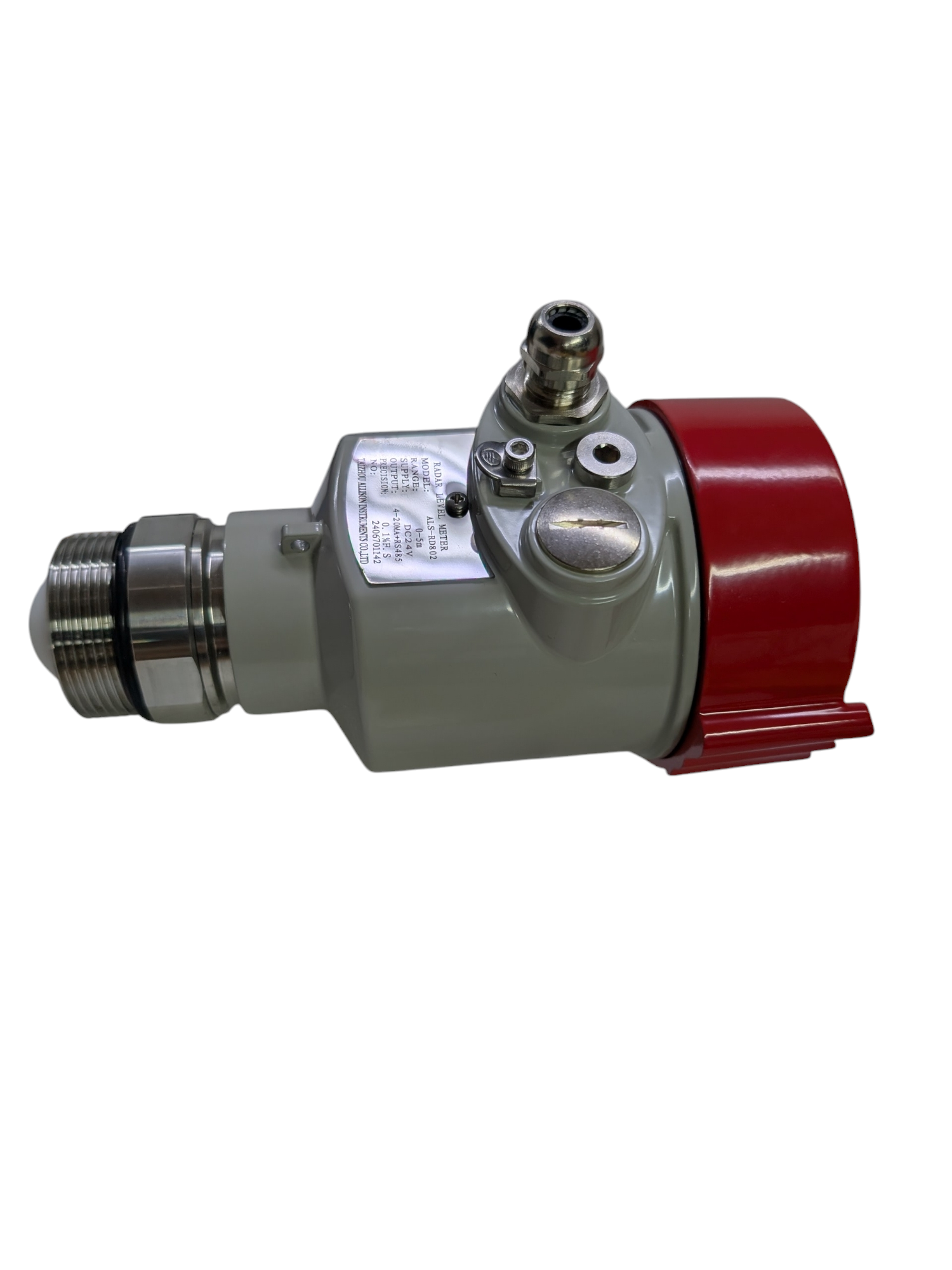

| cable de entrada | M20* 1.5 |
| Cable recomendado | AWG 18 or 0.75mm2 |
| Grado de protección | IP68 |
| Método de instalación | Rosca o brida |
| Peso neto/Peso bruto | 2,480 Kg/ 2,995Kg |
| Peso | 3 kg |
|---|---|
| Dimensiones | 60 × 30 × 30 cm |
